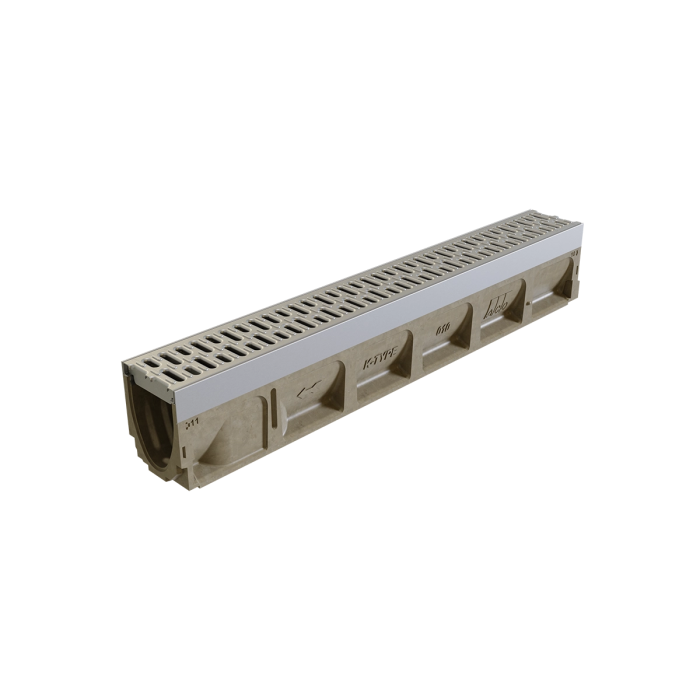

Canal con Pendiente ACO KlassikDrain KS1-33 - 1 Metro

Detalles del producto: Canal con Pendiente ACO KlassikDrain KS1-33 - 1 Metro

El ACO KlassikDrain KS100 es el integrante con riel inoxidable de la línea de drenaje de zanja KlassikDrain de 4" de ACO: un canal modular de concreto polimérico de poliéster con un riel de borde de acero inoxidable Grado 304 fundido integralmente en cada sección, especificado típicamente donde se requiere mayor estética o resistencia a la corrosión. Esta sección de canal con pendiente incorpora una caída integrada del 0.5% — aproximadamente 1/17" por pie lineal — de modo que una serie numerada de secciones de un metro construye hasta 131'-3" (40 m) de pendiente continua sin necesidad de escalonar la zanja. El cuerpo del canal comparte dimensiones y accesorios con el K100 galvanizado: 4" (100 mm) de ancho interior libre, 5.12" (130 mm) de ancho total y la misma gama compartida de rejillas K100/KS100, aseguradas con el sistema de fijación sin pernos QuickLok. Con la rejilla adecuada, el sistema soporta cargas hasta la Clase E de EN 1433, cubriendo proyectos de drenaje comercial e industrial, desde plazas peatonales hasta áreas industriales, gasolineras y tráfico ligero de montacargas.

El KS1-33 es una sección de 1 m del tramo numerado con pendiente integrada del 0.5%. La parte ACO 74433 tiene una profundidad de fondo de 10.24" (260 mm) en la entrada (hembra) y 10.43" (265 mm) en la salida (macho), una profundidad total de 11.02-11.22" (280-285 mm) y un peso publicado de 53.8 lbs. Esta sección no incluye salida inferior; esas salidas aparecen únicamente en cada quinto canal.

Vista rápida

• Código de catálogo: KS1-33 — número de parte ACO 74433
• Profundidad de fondo (invert): entrada (hembra) 10.24" (260 mm) → salida (macho) 10.43" (265 mm)
• Profundidad total del cuerpo: 11.02-11.22" (280-285 mm)
• Peso: 53.8 lbs
• Esta sección no incluye salida inferior troquelada
• Material: cuerpo del canal en concreto polimérico de poliéster de alta resistencia
• Riel de borde: acero inoxidable Grado 304, fundido integralmente, con espesor mínimo de 3/32" (2.5 mm)
• El riel inoxidable se especifica típicamente donde se requiere mayor estética o resistencia a la corrosión — la única diferencia frente al K100 galvanizado
• Pendiente integrada del 0.5% con caída de 1/17" por pie lineal — hasta 131'-3" (40 m) de pendiente continua en la serie numerada; se pueden intercalar canales neutros (de profundidad constante) para extender los tramos
• Ancho interior: abertura libre nominal de 4" (100 mm); ancho total: 5.12" (130 mm)
• Longitud del canal: 39.37" (1 m)
• Espesor de pared mínimo de 0.50" (13 mm), fondo de canal con radio parcial y perfil de unión macho-hembra entre secciones
• Llaves de anclaje horizontales fundidas en la pared exterior fijan el canal al lecho de concreto y al pavimento circundante
• Recomendación de carga: hasta Clase E de EN 1433 (134,885 lbs / 2,785 PSI) — clasificación del sistema; la clase de carga efectiva depende de la rejilla instalada
• Propiedades del concreto polimérico: resistencia a la compresión de 14,000 PSI, resistencia a la flexión de 4,000 PSI, absorción de agua del 0.07%; resistente a heladas, sales, ácidos y álcalis diluidos
• Fijación de rejillas: sistema sin pernos QuickLok (barra de fijación K1-QuickLok, parte 02899); las rejillas DrainLok no requieren barra — las rejillas son compartidas entre K100/KS100, por lo que un mismo número de parte sirve para ambos rieles
• Salidas inferiores troqueladas (knockouts de 4" redondo / 6" ovalado) en cada quinta sección del tramo con pendiente
• Canales numerados en las paredes laterales y la base, con flechas de dirección fundidas; cada extremo indica el número del canal que conecta
• La serie con pendiente avanza desde una profundidad de fondo (invert) de 3.94" (100 mm) en la sección 1 hasta 11.81" (300 mm) en la sección 40
• Fabricado conforme a la norma EN 1433; la especificación de referencia también cita ASME A112.6.3 (drenajes de piso y zanja)
