Canal con Pendiente ACO KlassikDrain K1-5 con Salida Inferior Troquelada - 1 Metro
Para asistencia personalizada o una cotización a su medida, llámenos directamente al (803)-324-3225. Nuestro equipo de expertos está listo para ayudarle con cualquier pregunta sobre nuestros productos.

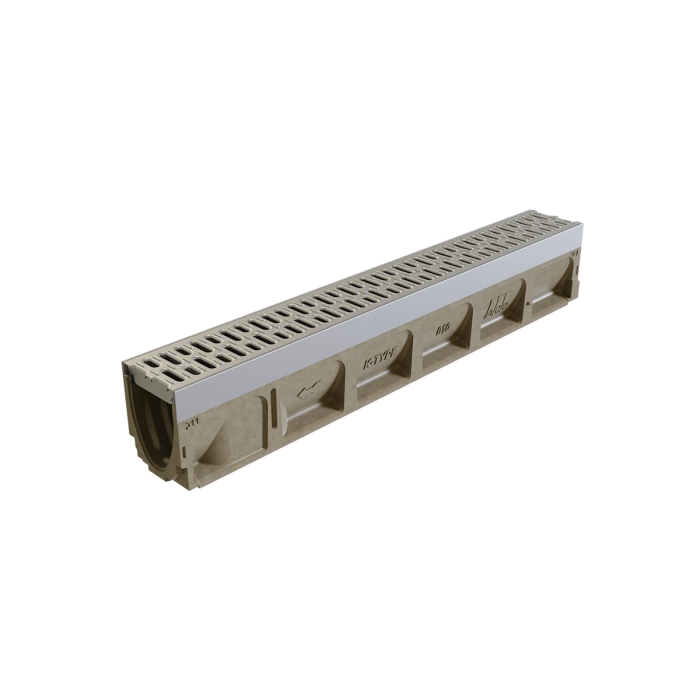

Detalles del producto: Canal con Pendiente ACO KlassikDrain K1-5 con Salida Inferior Troquelada - 1 Metro
La serie de canales con pendiente ACO KlassikDrain K100 (K1-1 a K1-40) es la columna vertebral del sistema de drenaje de zanja K100: secciones modulares de un metro fabricadas en concreto polimérico de poliéster de alta resistencia con riel de borde de acero galvanizado embebido en el colado. Cada sección incorpora una pendiente integrada del 0.5%, de modo que al instalar las secciones numeradas en secuencia se obtiene una zanja con caída continua de hasta 131'-3" (40 m) — 1/17" de caída por pie lineal — sin escalonar ni renivelar la base. El ancho interior compacto de 4" (100 mm), el fondo de radio parcial y el perfil de unión macho-hembra brindan una hidráulica eficiente y una instalación rápida y precisa en proyectos de drenaje comercial e industrial: zonas industriales, gasolineras y áreas con tránsito ligero de montacargas. Combínelo con cualquier rejilla de la gama compartida K100/KS100 según la carga de tránsito prevista, hasta la Clase de carga E de EN 1433.
El K1-5 (número de parte ACO 74005) es la quinta sección del tramo con pendiente K100 y la primera que incluye salida inferior troquelada (knockout). Su fondo (invert) va de 4.72" (120 mm) en el extremo de entrada (hembra) a 4.92" (125 mm) en el extremo de salida (macho), con una profundidad total del cuerpo de 5.51" a 5.71" (140-145 mm), y la sección pesa 31.3 lbs. El knockout — una abertura de 4" redonda / 6" ovalada en el fondo del canal — permite configurar la salida por el fondo en este punto del tramo, y se complementa con el colador de desechos parte 93488 (que ajusta en el knockout de 4") y el adaptador de salida de 4" ovalado a 6" redondo parte 95140. Instálelo en orden numérico después del K1-4 y continúe con el K1-6: los números de canal y las flechas de dirección de flujo colados en cada unidad simplifican el armado en obra, y los knockouts se repiten en cada quinto canal hasta el K1-40.
Vista rápida
- Código de catálogo: K1-5 — número de parte ACO 74005
- Profundidad de fondo (invert): entrada (hembra) 4.72" (120 mm) → salida (macho) 4.92" (125 mm)
- Profundidad total: 5.51" a 5.71" (140-145 mm)
- Peso: 31.3 lbs
- Salida inferior troquelada en esta sección: knockout de 4" redondo / 6" ovalado — se complementa con el colador de desechos parte 93488 y el adaptador de salida de 4" ovalado a 6" redondo parte 95140
- Longitud del canal: 39.37" (1 m), sección con pendiente integrada del 0.5% (1/17" de caída por pie lineal)
- Ancho interior: 4" (100 mm) de abertura libre nominal; ancho total: 5.12" (130 mm)
- Material: concreto polimérico de poliéster de alta resistencia — resistencia a la compresión de 14,000 psi, resistencia a la flexión de 4,000 psi, absorción de agua del 0.07%
- Resistente a heladas y a sales, y resistente a ácidos y álcalis diluidos
- Riel de borde: acero galvanizado, embebido en el colado, con espesor mínimo de 3/32" (2.5 mm)
- Espesor de pared mínimo de 0.50" (13 mm)
- Carga recomendada: hasta Clase E de EN 1433 (134,885 lbs, 2,785 psi) — clasificación del sistema que depende de la rejilla instalada
- Fijación de la rejilla: sistema QuickLok sin pernos (barra de bloqueo QuickLok K1, parte 02899); las rejillas DrainLok no requieren barra
- Las rejillas se comparten entre K100 y KS100: un mismo número de parte sirve para ambos materiales de riel
- Perfil de unión macho-hembra con fondo de radio parcial para una hidráulica uniforme
- Llaves de anclaje horizontales coladas en las paredes exteriores fijan el canal al lecho de concreto y al pavimento circundante
- Cada unidad lleva colados el número de canal y flechas de dirección de flujo; cada extremo indica el número del canal que conecta con él
- Las secciones secuenciales K1-1 a K1-40 forman hasta 131'-3" (40 m) de pendiente continua; los canales neutros (de profundidad constante) permiten extender los tramos
- Cada quinto canal del tramo (K1-5, K1-10, K1-15 … K1-40) incluye salidas inferiores pre-troqueladas (knockouts) de 4" redonda / 6" ovalada
- Al retirar las rejillas y la barra QuickLok se obtiene acceso sin obstrucciones a la zanja para su mantenimiento
- Fabricado conforme a la norma EN 1433; la especificación guía hace referencia a ASME A112.6.3
Recursos adicionales
Hoja de especificaciones del sistema de canal con riel de acero galvanizado ACO KlassikDrain K100| Brand | ACO |
|---|---|
| Numero de parte | 74005 |
| Longitud | 39.37" |
| Anchura | 5.12" |
| Altura | 5.51-5.71" |
