Canal con Pendiente ACO KlassikDrain KS1-13 - 1 Metro

Detalles del producto: Canal con Pendiente ACO KlassikDrain KS1-13 - 1 Metro

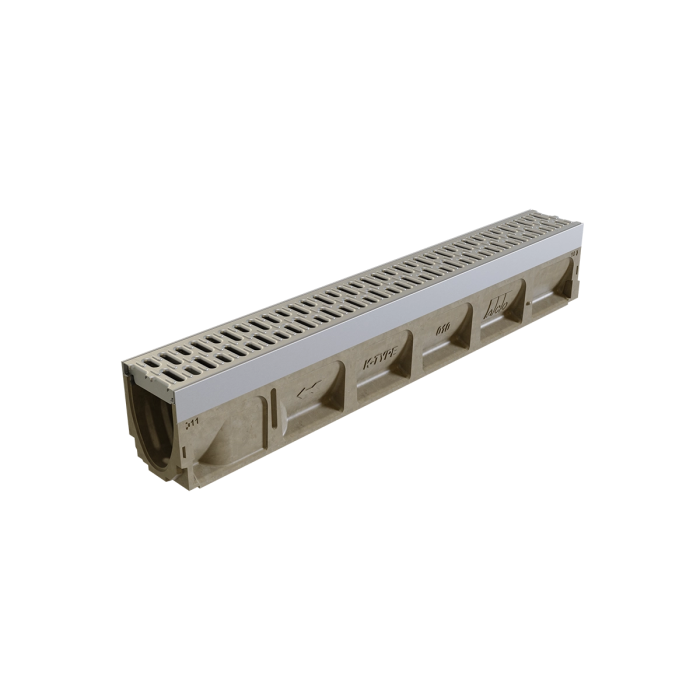

El ACO KlassikDrain KS100 es el integrante con riel inoxidable de la línea de drenaje de zanja KlassikDrain de 4" de ACO: un canal modular de concreto polimérico de poliéster con un riel de borde de acero inoxidable Grado 304 fundido integralmente en cada sección, especificado típicamente donde se requiere mayor estética o resistencia a la corrosión. Esta sección de canal con pendiente incorpora una caída integrada del 0.5% — aproximadamente 1/17" por pie lineal — de modo que una serie numerada de secciones de un metro construye hasta 131'-3" (40 m) de pendiente continua sin necesidad de escalonar la zanja. El cuerpo del canal comparte dimensiones y accesorios con el K100 galvanizado: 4" (100 mm) de ancho interior libre, 5.12" (130 mm) de ancho total y la misma gama compartida de rejillas K100/KS100, aseguradas con el sistema de fijación sin pernos QuickLok. Con la rejilla adecuada, el sistema soporta cargas hasta la Clase E de EN 1433, cubriendo proyectos de drenaje comercial e industrial, desde plazas peatonales hasta áreas industriales, gasolineras y tráfico ligero de montacargas.

El KS1-13 es la sección 13 del tramo numerado con pendiente — número de parte ACO 74413, con un peso de 37.7 lbs — con la cota de fondo (invert) que avanza de 6.30" (160 mm) en el extremo de entrada (hembra) a 6.50" (165 mm) en el extremo de salida (macho) y una profundidad total del cuerpo de 7.09"-7.28" (180-185 mm). Esta sección no incluye salida inferior troquelada (los knockouts se encuentran en cada quinta sección del tramo); se instala a continuación del KS1-12 y antes del KS1-14 en la secuencia numerada, con los números de canal y las flechas de dirección fundidos en cada unidad para simplificar el armado en obra.

Vista rápida

• Material: cuerpo del canal en concreto polimérico de poliéster de alta resistencia
• Riel de borde: acero inoxidable Grado 304, fundido integralmente, con espesor mínimo de 3/32" (2.5 mm)
• El riel inoxidable se especifica típicamente donde se requiere mayor estética o resistencia a la corrosión — la única diferencia frente al K100 galvanizado
• Pendiente integrada del 0.5% con caída de 1/17" por pie lineal — hasta 131'-3" (40 m) de pendiente continua en la serie numerada; se pueden intercalar canales neutros (de profundidad constante) para extender los tramos
• Ancho interior: abertura libre nominal de 4" (100 mm); ancho total: 5.12" (130 mm)
• Longitud del canal: 39.37" (1 m)
• Espesor de pared mínimo de 0.50" (13 mm), fondo de canal con radio parcial y perfil de unión macho-hembra entre secciones
• Llaves de anclaje horizontales fundidas en la pared exterior fijan el canal al lecho de concreto y al pavimento circundante
• Recomendación de carga: hasta Clase E de EN 1433 (134,885 lbs / 2,785 PSI) — clasificación del sistema; la clase de carga efectiva depende de la rejilla instalada
• Propiedades del concreto polimérico: resistencia a la compresión de 14,000 PSI, resistencia a la flexión de 4,000 PSI, absorción de agua del 0.07%; resistente a heladas, sales, ácidos y álcalis diluidos
• Fijación de rejillas: sistema sin pernos QuickLok (barra de fijación K1-QuickLok, parte 02899); las rejillas DrainLok no requieren barra — las rejillas son compartidas entre K100/KS100, por lo que un mismo número de parte sirve para ambos rieles
• Salidas inferiores troqueladas (knockouts de 4" redondo / 6" ovalado) en cada quinta sección del tramo con pendiente
• Canales numerados en las paredes laterales y la base, con flechas de dirección fundidas; cada extremo indica el número del canal que conecta
• La serie con pendiente avanza desde una profundidad de fondo (invert) de 3.94" (100 mm) en la sección 1 hasta 11.81" (300 mm) en la sección 40
• Fabricado conforme a la norma EN 1433; la especificación de referencia también cita ASME A112.6.3 (drenajes de piso y zanja)
• Código de catálogo: KS1-13 — número de parte ACO 74413 (parte de la literatura de ACO imprime el código compartido K1-13 para ambos rieles; el número de parte es la clave confiable — los números de parte inoxidables equivalen al galvanizado + 400)
• Sección 13 del tramo numerado con pendiente de 40 secciones
• Profundidad de cota de fondo (invert): entrada (hembra) 6.30" (160 mm) → salida (macho) 6.50" (165 mm)
• Profundidad total del cuerpo: 7.09"-7.28" (180-185 mm)
• Peso: 37.7 lbs
• Esta sección no incluye salida inferior troquelada (knockout)

El KS1-13 comparte rejillas, sumideros, tapas de extremo y accesorios con el resto de la línea KlassikDrain de 4". Para planear un tramo completo, comience por el resumen del sistema:
