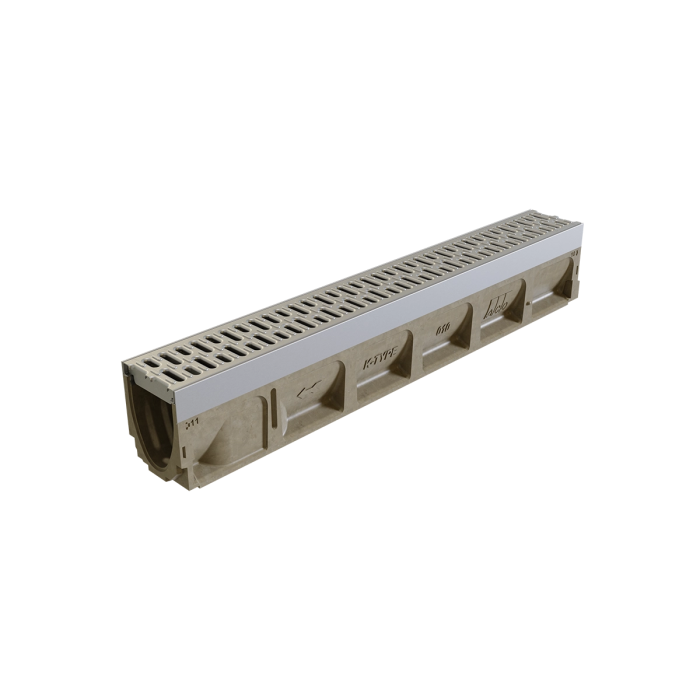

Canal con Pendiente ACO KlassikDrain KS1-14 - 1 Metro
Para asistencia personalizada o una cotización a su medida, llámenos directamente al (803)-324-3225. Nuestro equipo de expertos está listo para ayudarle con cualquier pregunta sobre nuestros productos.
Detalles del producto: Canal con Pendiente ACO KlassikDrain KS1-14 - 1 Metro
El ACO KlassikDrain KS100 es el integrante con riel inoxidable de la línea de drenaje de zanja KlassikDrain de 4" de ACO: secciones modulares de un metro fabricadas en concreto polimérico de poliéster de alta resistencia con un riel de borde de acero inoxidable Grado 304 embebido en el colado de cada sección — especificado típicamente donde se requiere mayor estética o resistencia a la corrosión, la única diferencia frente al K100 galvanizado. Cada sección con pendiente incorpora una caída integrada del 0.5% — aproximadamente 1/17" por pie lineal — de modo que al instalar las secciones numeradas (KS1-1 a KS1-40) en secuencia se obtiene una zanja con caída continua de hasta 131'-3" (40 m) sin escalonar ni renivelar la base. El cuerpo del canal comparte dimensiones y accesorios con el K100: 4" (100 mm) de ancho interior libre, 5.12" (130 mm) de ancho total y la misma gama compartida de rejillas K100/KS100, aseguradas con el sistema de fijación sin pernos QuickLok. Con la rejilla adecuada, el sistema soporta cargas hasta la Clase E de EN 1433 — desde zonas industriales y gasolineras hasta áreas con tránsito ligero de montacargas.
El KS1-14 (número de parte ACO 74414) es la decimocuarta sección del tramo con pendiente KS100. Su fondo (invert) va de 6.50" (165 mm) en el extremo de entrada (hembra) a 6.69" (170 mm) en el extremo de salida (macho), con una profundidad total del cuerpo de 7.28" a 7.48" (185-190 mm), y la sección pesa 38.5 lbs. Instálelo a continuación del KS1-13 y siga con el KS1-15 en orden numérico: los números de canal y las flechas de dirección de flujo colados en cada unidad simplifican el armado en obra. Esta sección no incluye salida inferior pre-troquelada (knockout); los knockouts se encuentran en cada quinto canal del tramo.
Vista rápida
- Código de catálogo: KS1-14 — número de parte ACO 74414
- Profundidad de fondo (invert): entrada (hembra) 6.50" (165 mm) → salida (macho) 6.69" (170 mm)
- Profundidad total: 7.28" a 7.48" (185-190 mm)
- Peso: 38.5 lbs
- Esta sección no incluye salida inferior pre-troquelada (knockout)
- Longitud del canal: 39.37" (1 m), sección con pendiente integrada del 0.5% (1/17" de caída por pie lineal)
- Ancho interior: 4" (100 mm) de abertura libre nominal; ancho total: 5.12" (130 mm)
- Material: concreto polimérico de poliéster de alta resistencia — resistencia a la compresión de 14,000 psi, resistencia a la flexión de 4,000 psi, absorción de agua del 0.07%
- Resistente a heladas y a sales, y resistente a ácidos y álcalis diluidos
- Riel de borde: acero inoxidable Grado 304, embebido en el colado, con espesor mínimo de 3/32" (2.5 mm)
- El riel inoxidable se especifica típicamente donde se requiere mayor estética o resistencia a la corrosión — la única diferencia frente al K100 galvanizado
- Espesor de pared mínimo de 0.50" (13 mm)
- Carga recomendada: hasta Clase E de EN 1433 (134,885 lbs, 2,785 psi) — clasificación del sistema que depende de la rejilla instalada
- Fijación de la rejilla: sistema QuickLok sin pernos (barra de bloqueo K1-QuickLok, parte 02899); las rejillas DrainLok no requieren barra
- Las rejillas se comparten entre K100 y KS100: un mismo número de parte sirve para ambos materiales de riel
- Perfil de unión macho-hembra con fondo de radio parcial para una hidráulica uniforme
- Llaves de anclaje horizontales coladas en las paredes exteriores fijan el canal al lecho de concreto y al pavimento circundante
- Cada unidad lleva colados el número de canal y flechas de dirección de flujo; cada extremo indica el número del canal que conecta con él
- Las secciones secuenciales KS1-1 a KS1-40 forman hasta 131'-3" (40 m) de pendiente continua — la profundidad de fondo (invert) avanza de 3.94" (100 mm) en la sección 1 a 11.81" (300 mm) en la sección 40; los canales neutros (de profundidad constante) permiten extender los tramos
- Cada quinto canal del tramo (KS1-5, KS1-10, KS1-15 … KS1-40) incluye salidas inferiores pre-troqueladas (knockouts) de 4" redonda / 6" ovalada
- Fabricado conforme a la norma EN 1433; la especificación guía hace referencia a ASME A112.6.3
Recursos adicionales
Hoja de especificaciones del sistema de canal con riel de acero inoxidable ACO KlassikDrain KS100| Brand | ACO |
|---|---|
| Numero de parte | 74414 |
| Longitud | 39.37" |
| Anchura | 5.12" |
| Altura | 7.28-7.48" |
