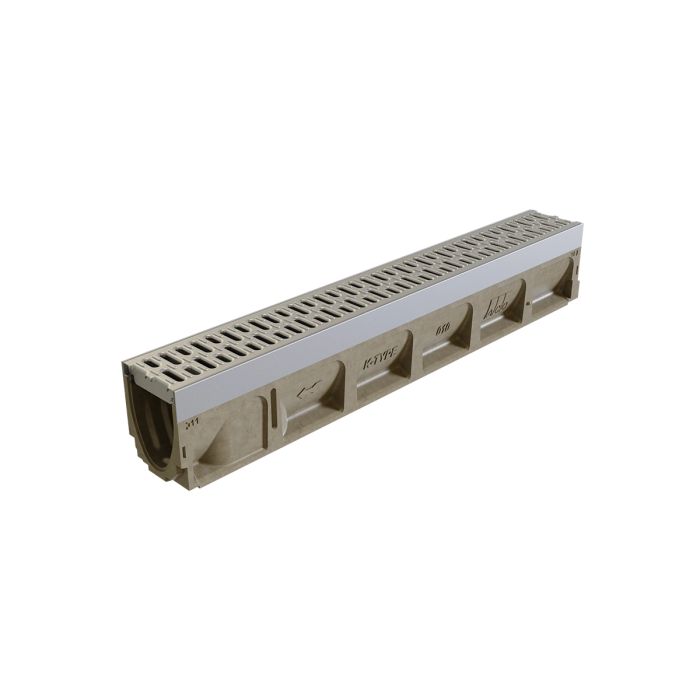

Canal Neutro ACO KlassikDrain K1-00 - 1 Metro

Detalles del producto: Canal Neutro ACO KlassikDrain K1-00 - 1 Metro

El canal neutro ACO KlassikDrain K100 — que en la literatura técnica de ACO también aparece como "canal de profundidad constante" — es el miembro sin pendiente de la línea de drenaje de zanja K100. Cada tramo está moldeado en concreto polimérico de poliéster de alta resistencia con un riel de borde de acero galvanizado embebido de fábrica, y conserva la misma profundidad de fondo (invert) de extremo a extremo: el fondo del lado hembra es igual al del lado macho, de modo que el canal conduce el agua sin agregar caída. Los tramos neutros se usan para extender una instalación K100 más allá de los 131'-3" (40 m) de pendiente continua que ofrece la serie con pendiente, y las versiones de medio metro permiten ajustar la longitud del tendido. La familia abarca cinco profundidades constantes, de 3.94" (100 mm) a 11.81" (300 mm), en tramos de 39.37" (1 m) más tramos de 19.69" (0.5 m) en las cuatro profundidades mayores, todos con la abertura libre nominal de 4" (100 mm) del K100 y compatibilidad total con las rejillas K100/KS100.

El K1-00 es la unidad menos profunda de la gama y el canal de cabecera del tendido: un tramo de 39.37" (1 m) con fondo (invert) constante de 3.94" (100 mm), profundidad total de 4.72" (120 mm) y un peso de 28.1 lbs (número de parte ACO 74041). Viene con salida inferior troquelada (knockout) para conexión redonda de 4" u ovalada de 6"; en este tramo la salida inferior desaloja 108 GPM (0.24 CFS) por la salida redonda de 4" o 177 GPM (0.39 CFS) por la ovalada de 6" — caudales de la tubería en la salida, no del canal. Como todo canal K100, acepta la gama completa de rejillas compartidas K100/KS100, lo que lo convierte en un tramo inicial confiable para instalaciones de drenaje de zanja comerciales e industriales.

Vista rápida

• Sección de canal neutra (sin pendiente) de profundidad constante: el fondo (invert) del extremo hembra es igual al del extremo macho, lo que permite extender tendidos más allá de los 131'-3" (40 m) que aporta la serie K100 con pendiente
• Ancho interior: abertura libre nominal de 4" (100 mm); ancho total: 5.12" (130 mm)
• Material: concreto polimérico de poliéster de alta resistencia — resistencia mínima a la compresión de 14,000 psi, resistencia a la flexión de 4,000 psi, absorción de agua de 0.07%; a prueba de congelamiento y de sales, resistente a ácidos y álcalis diluidos
• Riel de borde de acero galvanizado embebido de fábrica, de al menos 3/32" (2.5 mm) de espesor
• Espesor de pared de al menos 0.50" (13 mm)
• Fondo de canal con radio parcial y perfil de unión macho-hembra; llaves de anclaje moldeadas en la pared exterior que fijan el canal al material de asiento y al pavimento
• Salida inferior troquelada (knockout) para conexión redonda de 4" u ovalada de 6"
• La profundidad total del canal es igual a la profundidad de fondo más 0.8" (20 mm)
• Fijación de la rejilla: sistema sin pernos QuickLok® (barra de fijación K1 QuickLok, parte 02899); las rejillas DrainLok no requieren barra
• Las rejillas son compartidas entre K100 y KS100: un mismo número de parte de rejilla sirve para ambos materiales de riel
• Carga recomendada: varía según la rejilla seleccionada (hasta Clase E según EN 1433, 134,885 lbs, 2,785 psi — clasificación de sistema que depende de la rejilla instalada)
• Fabricado conforme a la norma EN 1433; la especificación guía hace referencia a ASME A112.6.3, Floor and Trench Drains
• Al retirar las rejillas y la barra QuickLok, la zanja queda con acceso ininterrumpido para el mantenimiento
• Numeración y flechas de dirección moldeadas en las paredes y la base del canal para facilitar la secuencia de instalación
• Código de catálogo: K1-00 — número de parte ACO: 74041
• Dimensiones: 39.37" (1 m) de largo x 5.12" (130 mm) de ancho total x 4.72" (120 mm) de profundidad total
• Profundidad de fondo (invert) constante: 3.94" (100 mm)
• Peso: 28.1 lbs
• Unidad menos profunda de la gama K100 y canal de cabecera del tendido
• Caudal de la salida inferior en este tramo: 108 GPM (0.24 CFS) con salida redonda de 4"; 177 GPM (0.39 CFS) con salida ovalada de 6" (caudales de la tubería en la salida, no del canal)
