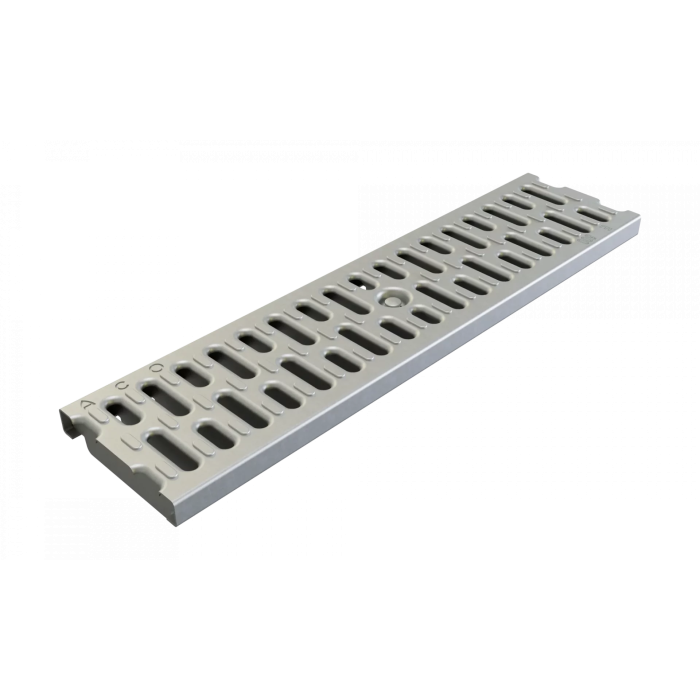

Rejilla Ranurada de Acero Galvanizado ACO KlassikDrain Tipo 436Q - 0.5 Metros

Detalles del producto: Rejilla Ranurada de Acero Galvanizado ACO KlassikDrain Tipo 436Q - 0.5 Metros

Las rejillas de acero galvanizado son la familia de rejillas de uso general para los sistemas de drenaje de zanja ACO KlassikDrain K100 y KS100 de 4", diseñadas para captar y conducir el agua pluvial en aplicaciones comerciales e industriales. Las rejillas de la serie 100 se comparten entre ambos rieles de borde: un mismo número de parte sirve para canales K100 con riel galvanizado y canales KS100 con riel de acero inoxidable. La familia galvanizada abarca diseños perforados, ranurados, longitudinales y de malla, en tramos de 1 metro y de 0.5 metros, con clasificaciones de carga EN 1433 desde la Clase A (tránsito peatonal) hasta la Clase E (servicio industrial pesado); varios diseños cuentan además con cumplimiento ADA y resistencia a tacones. Cada rejilla se fija al canal mediante los sistemas sin pernos DrainLok o QuickLok y, como la rejilla instalada determina la clase de carga real del sistema, su selección es la decisión clave de cualquier tramo K100/KS100.

La Tipo 436Q (número de parte ACO 31551) es la rejilla ranurada Clase E de 0.5 metros de la familia — la compañera de medio metro de la Tipo 435Q de 1 metro, dimensionada para cubrir las secciones de canal de medio metro de 19.69" (500 mm) y para rematar tramos donde una rejilla de largo completo no cabe. Fabricada en acero galvanizado calibre 16, está clasificada EN 1433 Clase E con 134,885 lbs (1,856-2,785 PSI), apta para servicio industrial pesado en tramos K100, KS100 y H100K-8. Su patrón de doble ranura — aberturas de 1.75" x 0.38" y de 1.17" x 0.38" — ofrece 17.6 pulgadas cuadradas (113.5 cm²) de área de captación en el medio metro de rejilla, y la rejilla cuenta con las distinciones Bicycle Safe, superficie antiderrapante y LEED. La "Q" corresponde al sistema patentado de fijación sin pernos QuickLok de ACO: el perno de la rejilla se inserta a presión en el clip de resorte de acero inoxidable de una barra de fijación QuickLok, que se vende por separado (barra para canal parte 02899, barra para sumidero Serie 900 parte 98717). Con 6.8 lbs, la rejilla se destraba y retira fácilmente cada vez que el canal requiera inspección o limpieza.

Vista rápida

• Material: acero galvanizado calibre 16
• Para uso con canales ACO Drain K100, KS100 y H100K-8 — las rejillas de la serie 100 se comparten entre ambos rieles de borde, por lo que un mismo número de parte sirve para canales con riel galvanizado (K100) o con riel de acero inoxidable (KS100)
• Ancho total: 4.84" (123 mm), dimensionado para el canal KlassikDrain de 4" (100 mm) de ancho interior
• Clasificación de carga EN 1433 — la familia de rejillas galvanizadas cubre desde la Clase A hasta la Clase E según el tipo de rejilla, y la rejilla instalada determina la clase de carga real del sistema de canal
• Fijación sin pernos: la "Q" del Tipo 436Q corresponde al sistema patentado QuickLok de ACO — el perno de la rejilla se inserta a presión en el clip de resorte de acero inoxidable de una barra de fijación QuickLok, que se vende por separado
• Opciones de barra de fijación QuickLok (cada una se vende por separado): barra para canal parte 02899, barra para sumidero Serie 900 parte 98717
• Las rejillas se retiran tras destrabarse, dejando acceso sin obstrucciones al canal para el mantenimiento
• Se utilizan para captar y redirigir el exceso de agua pluvial hacia puntos de desalojo seguros
• Número de parte ACO: 31551 (Tipo 436Q)
• Longitud de la rejilla: 19.69" (500 mm / 0.5 metros)
• Ranuras: 1.75" x 0.38" y 1.17" x 0.38"
• Área de captación: 17.6 pulg. cuadradas (113.5 cm²) por medio metro de rejilla — la captación total de esta sección de 0.5 metros
• Peso: 6.8 lbs
• Clasificación de carga: EN 1433 Clase E — 134,885 lbs (1,856-2,785 PSI)
• Distinción Bicycle Safe
• Superficie antiderrapante y distinción LEED para respaldar créditos de construcción sustentable
